Le schéma va-et-vient électrique permet de commander une même lampe depuis deux endroits différents, par exemple en haut et en bas d’un escalier. Comprendre comment les fils s’organisent, quelles couleurs correspondent à quoi et comment lire les bornes d’un interrupteur rend ce montage accessible, même sans formation électrique.
Le principe du va-et-vient avant de toucher le moindre fil
Imaginez une bascule : quand vous appuyez d’un côté, l’autre se lève. Un interrupteur va-et-vient fonctionne exactement comme ça. Il ne coupe pas un seul fil, il bascule le courant d’un chemin vers un autre.
A lire également : Rénovation électrique : par où commencer ?
Dans un circuit va-et-vient, deux interrupteurs sont reliés entre eux par deux fils parallèles, appelés navettes. Le courant emprunte l’une ou l’autre selon la position de chaque interrupteur. La lampe s’allume quand les deux interrupteurs « choisissent » la même navette, et s’éteint quand ils divergent.
Ce qu’il faut retenir avant de commencer :
Lire également : Éveillez votre créativité : comment faire du marron en peinture facilement
- Le circuit comporte toujours trois éléments distincts : la phase qui arrive, les deux navettes qui circulent entre les interrupteurs, et le retour lampe qui repart vers le luminaire.
- Le neutre et la terre ne passent jamais par les interrupteurs – ils vont directement à la lampe.
- Chaque interrupteur va-et-vient possède trois bornes, jamais deux : la borne commune L, et les bornes 1 et 2 pour les navettes.
Couleurs de fils dans un va-et-vient : ce que dit la norme
La norme NF C 15-100 attribue une couleur à chaque fonction. Dans une installation récente, ces couleurs sont respectées et vous permettent de vous repérer instantanément.
Le fil rouge ou noir porte la phase. C’est le fil « chaud », celui qui arrive depuis le disjoncteur au tableau électrique. Il se connecte sur la borne commune L du premier interrupteur.
Le fil bleu est toujours le neutre. Il ne passe pas par les interrupteurs dans un montage va-et-vient : il relie directement la boîte de dérivation au luminaire.
Le fil vert et jaune est la terre. Comme le neutre, il va directement au luminaire sans transiter par les interrupteurs.
Les navettes – les deux fils qui relient les interrupteurs entre eux – sont généralement de couleur orange. Certains installateurs utilisent deux fils de même couleur, d’autres deux couleurs différentes comme le rouge et l’orange. Ce qui compte, c’est qu’ils connectent les bornes 1 et 2 du premier interrupteur aux bornes 1 et 2 du second.
Le retour lampe, qui part de la borne commune L du second interrupteur vers le luminaire, est souvent représenté en violet dans les schémas, mais on trouve aussi du rouge ou du noir dans la pratique.

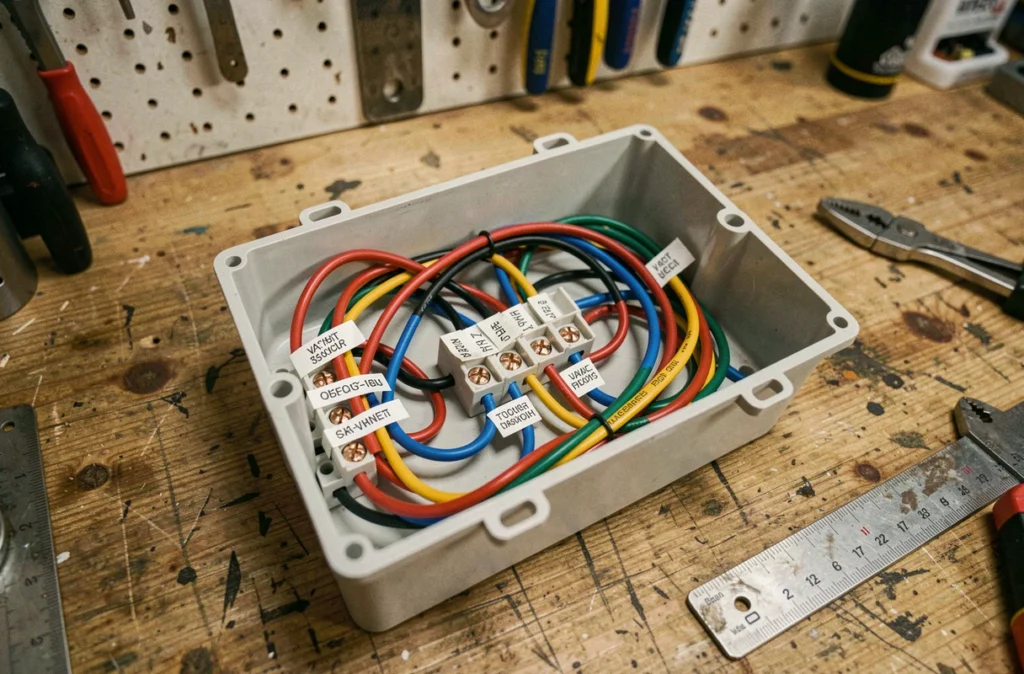

Repérer les fils d’un va-et-vient ancien quand les couleurs sont incorrectes
Voilà le vrai problème des installations anciennes ou modifiées : les couleurs ne correspondent pas à ce que vous attendez. Un électricien a utilisé du câble bipolaire pour les navettes, un bricoleur a tout refait avec du fil rouge, ou l’installation date d’avant la normalisation des couleurs actuelles. Que faire ?
La première règle est de ne jamais deviner. Coupez le courant au disjoncteur et vérifiez l’absence de tension avec un testeur avant de toucher quoi que ce soit.
Ensuite, ouvrez les deux interrupteurs et observez. Voici comment identifier chaque fil méthodiquement :
- La borne commune L est souvent marquée sur le plastique de l’interrupteur. Si le marquage a disparu, la borne commune est généralement celle qui est seule d’un côté, face aux deux autres bornes groupées. C’est par là qu’arrive la phase (premier interrupteur) ou que repart le retour lampe (second interrupteur).
- Les navettes sont les fils qui relient les deux interrupteurs entre eux. Pour les identifier sans schéma, débranchez un fil d’une borne 1 ou 2 du premier interrupteur et vérifiez avec un testeur de continuité à l’autre interrupteur lequel des fils lui correspond. Ce fil est une navette.
- Le retour lampe part de la borne commune L du second interrupteur. Si vous n’êtes pas sûr lequel est le « second » interrupteur, le retour lampe est le fil qui, remonté en tension (avec précaution), fait s’allumer le luminaire.
Dans une installation très ancienne, vous pouvez trouver des fils tous de la même couleur, par exemple tout en blanc ou tout en rouge. Dans ce cas, la méthode de continuité avec un testeur est la seule fiable. Remettre le courant pour « voir ce qui se passe » sans avoir identifié les fils est une erreur dangereuse à ne jamais commettre.
Un conseil pratique : avant de débrancher le moindre fil, prenez une photo de chaque interrupteur ouvert. Si vous ne savez plus où revenait un fil, la photo vous sauve.
Brancher le circuit va-et-vient étape par étape
Une fois les fils identifiés ou le câble neuf posé, le raccordement suit toujours le même ordre.
Au premier interrupteur : la phase (fil rouge ou noir depuis le tableau) se connecte sur la borne commune L. Les deux navettes partent des bornes 1 et 2 vers le second interrupteur.
Au second interrupteur : les deux navettes arrivent sur les bornes 1 et 2. Le retour lampe repart de la borne commune L vers le luminaire.
Au luminaire : le retour lampe se connecte sur la borne « phase » du luminaire. Le neutre bleu arrive directement depuis la boîte de dérivation, sans passer par les interrupteurs. La terre verte et jaune se connecte sur la borne de terre du luminaire.
Avant de refermer les boîtiers, testez le fonctionnement : rallumez le disjoncteur et vérifiez que chaque interrupteur commande bien la lampe indépendamment. Si la lampe ne s’allume jamais, les navettes sont peut-être inversées sur l’un des interrupteurs – permutez-les et retestez. Ce n’est pas une erreur de câblage dangereuse, juste un échange à corriger.
Un interrupteur va-et-vient qui ne commande plus rien après une modification est presque toujours dû à une navette connectée sur la borne commune au lieu d’une borne 1 ou 2 – vérifiez ce point en priorité.
