On pose un support mural sur une cloison placo, on serre les vis, et trois semaines plus tard la plaque montre des fissures en étoile autour des chevilles. Le problème vient rarement du poids brut de la TV. Il vient du type de cloison derrière la plaque, que personne ne prend le temps d’identifier avant de percer. Mur creux ou doublage isolé, la capacité de charge change du tout au tout, même avec une plaque BA13 identique en surface.
Épaisseur du complexe isolant : le facteur que les chevilles ne compensent pas
Sur un doublage collé (plaque de plâtre + isolant type polystyrène ou laine minérale), l’épaisseur totale du complexe peut atteindre 140 à 160 mm sur les constructions récentes conformes au NF DTU 25.42. La cheville Molly standard, conçue pour une plaque de 13 mm avec un vide d’air derrière, ne fonctionne pas du tout dans cette configuration.
A lire aussi : Raffinement-et-habitat.fr ou architecte d'intérieur : que choisir pour votre projet ?
L’isolant empêche l’ailette de la cheville de se déployer correctement. Même en forçant, on obtient un ancrage partiel qui travaille dans un matériau mou. Le porte-à-faux généré par un bras articulé amplifie le problème : la charge ne tire plus seulement vers le bas, elle arrache la plaque vers l’avant.
Sur ce type de mur, la seule fixation fiable consiste à traverser tout le complexe pour atteindre le mur porteur derrière. Cela implique des chevilles longues (type chimique à tige filetée) dimensionnées pour l’épaisseur réelle du doublage. On ne parle plus d’une pose en dix minutes.
A voir aussi : Choisir le bon type de maison à construire
Cloison placo sur ossature métallique : repérer les montants change la donne
Une cloison de distribution classique (deux plaques BA13 vissées sur des montants métalliques espacés de 60 cm selon le NF DTU 25.41) offre un scénario très différent. Entre les montants, la plaque est creuse. Directement sur un montant, on visse dans de l’acier.
Fixation entre montants avec chevilles Molly
Les chevilles Molly métalliques à expansion restent la référence pour fixer dans le vide d’une cloison creuse. Avec quatre points de fixation bien répartis, une cloison BA13 supporte une TV d’environ 25 kg sans renfort. Au-delà, le risque de déformation de la plaque augmente, surtout avec un support inclinable qui décale le centre de gravité.
Fixation directe dans les montants

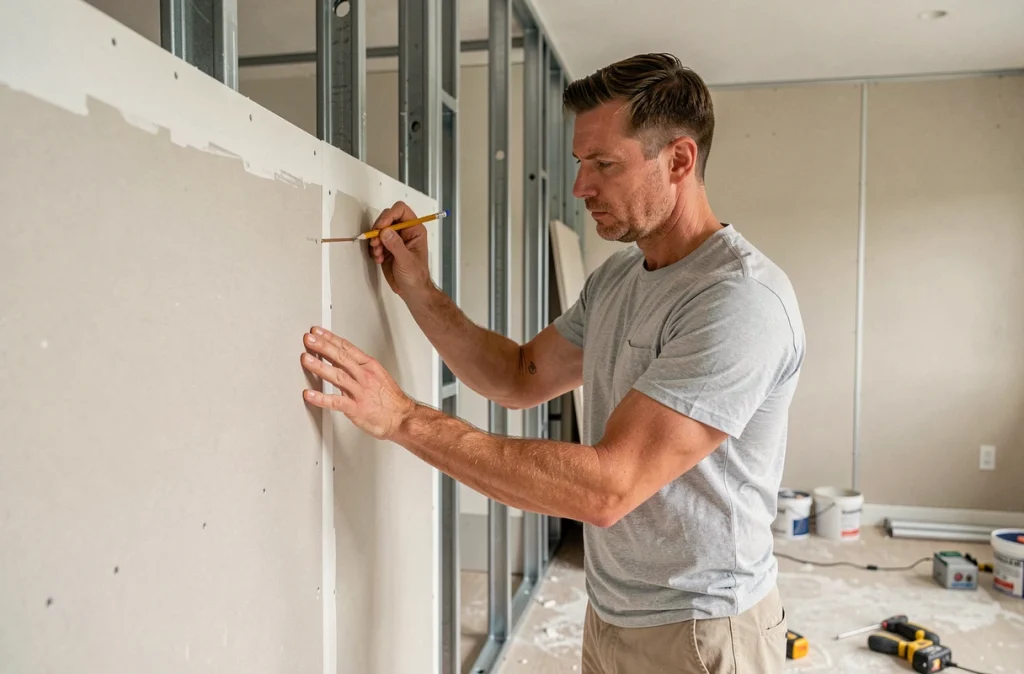

Quand on visse directement dans un montant métallique ou bois, la capacité de charge grimpe nettement. Le montant encaisse les efforts de cisaillement que la plaque seule ne peut pas absorber. Pour une TV lourde ou un bras articulé, c’est la méthode à privilégier, à condition de localiser précisément les montants (détecteur de montants ou aimant puissant sur les vis existantes).
Bras articulé sur placo : pourquoi le levier multiplie les contraintes
Un support TV fixe plaqué au mur génère une charge quasi verticale. Un bras articulé déployé à 40 ou 50 cm du mur transforme cette charge en un couple de forces qui tire la plaque vers l’extérieur. Les retours varient sur ce point, mais plusieurs sources techniques estiment que le bras articulé multiplie l’effort sur les fixations par trois à cinq par rapport à un support plat.
Sur une cloison creuse standard, cela signifie qu’une TV de 15 kg sur bras articulé sollicite le placo comme le ferait une charge statique bien supérieure. Sur un doublage isolé sans ancrage dans le mur porteur, la situation est encore plus défavorable : l’isolant compressible laisse la plaque fléchir avant même que la cheville ne travaille.
Deux options fiables existent pour ce cas de figure :
- Visser le support dans les montants de l’ossature (au moins deux montants pour répartir le couple), en utilisant des vis à métaux adaptées à l’épaisseur du profilé.
- Poser un renfort en contreplaqué (15 à 18 mm) fixé entre deux montants, derrière ou devant la plaque, puis visser le support TV dans ce panneau. Le contreplaqué répartit la charge sur une surface large et supprime le risque de poinçonnement local du placo.
Diagnostic du mur avant perçage : la méthode concrète
Avant de choisir une cheville, on identifie ce qu’il y a derrière la plaque. Voici les étapes à suivre dans l’ordre :
- Toquer le mur à plusieurs endroits : un son creux indique une cloison sur ossature, un son mat et sourd suggère un doublage collé sur mur porteur.
- Percer un petit trou test (diamètre 3 mm) dans une zone discrète. Observer la poussière : blanche seule (plâtre), blanche puis résistance dure (mur porteur derrière), blanche puis matière fibreuse ou granuleuse (isolant).
- Mesurer la profondeur du vide avec une tige fine. Sur une cloison creuse, on traverse la plaque puis on atteint le vide ou le montant. Sur un doublage, on traverse la plaque puis l’isolant avant de buter sur le support.
Ce diagnostic prend cinq minutes et évite une erreur de cheville qui se paie en fissures, voire en TV au sol.
Quel type de cheville pour quel mur : tableau récapitulatif
| Type de mur | Fixation recommandée | Limite pratique |
|---|---|---|
| Cloison creuse BA13, fixation entre montants | Chevilles Molly métalliques, 4 points minimum | TV jusqu’à environ 25 kg, support fixe ou inclinable léger |
| Cloison creuse BA13, fixation dans montants | Vis à métaux ou vis bois selon ossature | TV lourde et bras articulé possibles avec renfort |
| Doublage collé placo + isolant mince | Cheville chimique traversante jusqu’au mur porteur | Dépend de la résistance du mur porteur |
| Doublage collé placo + isolant épais (plus de 100 mm) | Tige filetée + scellement chimique dans le porteur | Consultation pro recommandée pour le dimensionnement |
Le réflexe courant consiste à acheter un pack de chevilles Molly et à percer. Sur une cloison creuse légère avec un support fixe et une TV de taille moyenne, ça fonctionne.
Dès qu’on sort de ce cas simple (bras articulé, TV de plus de 25 kg, doublage isolé épais), la nature du mur dicte la méthode, pas le diamètre de la cheville. Identifier le type de cloison avant de percer reste le seul moyen d’éviter une mauvaise surprise quelques semaines après la pose.
