Une cheville chimique sollicitée en traction pure dans un plafond béton ne travaille pas du tout comme un ancrage vertical dans un mur. La résine subit un arrachement gravitaire permanent, aggravé par les vibrations si la charge est dynamique. Poser ce type de fixation au plafond exige de maîtriser le dimensionnement, le choix de résine et la préparation du trou avec une rigueur que les guides muraux n’abordent pas.
Charges dynamiques au plafond : le paramètre que les fiches produit ignorent
La plupart des cartouches de scellement chimique affichent des valeurs de résistance mesurées en traction statique sur un support vertical. Au plafond, deux facteurs changent la donne : la gravité agit en permanence dans l’axe d’arrachement, et toute oscillation de la charge (luminaire lourd, punching-ball, structure de cross-training) génère des cycles de fatigue sur le joint résine-béton.
A lire également : Calculer la ponderation d'une terrasse en pinel
Les ancrages chimiques sont recommandés pour les charges dynamiques et cycliques (tirages, balancement, chocs répétés) parce qu’ils répartissent la contrainte sur toute la surface du forage, contrairement à une cheville mécanique à expansion qui concentre la pression sur quelques points. La contrepartie : la résine doit être formulée pour résister à la fatigue, ce qui exclut les polyesters standards au profit des vinylesters ou des époxy purs.
Nous recommandons de vérifier systématiquement que la dalle présente une épaisseur minimale de 100 mm avant tout perçage. En dessous, le cône d’arrachement du béton risque de traverser la dalle, quel que soit le scellement utilisé.
Lire également : Comment poser un carrelage de terrasse sur des plots réglables ?
ETA et responsabilité : pourquoi le marquage CE ne suffit pas au plafond
Un scellement chimique peut porter le marquage CE tout en étant inadapté à votre configuration. Le document qui engage réellement la performance est l’Évaluation Technique Européenne (ETA), délivrée pour un couple résine-tige dans un type de support précis (béton fissuré, béton non fissuré, maçonnerie creuse) et un mode de sollicitation défini.
Au plafond, le béton est souvent armé et peut être considéré comme fissuré au sens réglementaire, notamment en zone tendue d’une dalle. Si l’ETA de votre résine ne couvre que le béton non fissuré, la valeur de calcul chute. En cas d’accident, un scellement sans ETA couvrant le support et le mode de charge peut être mis en cause, même si la mise en œuvre est irréprochable.
Nous observons régulièrement sur chantier des résines premier prix utilisées au plafond sans vérification de l’ETA. Le gain financier est dérisoire comparé au risque structurel et juridique.
Ce que l’ETA doit mentionner pour un ancrage plafond
- Le type de support : béton fissuré (option 1) ou non fissuré (option 7), avec la classe de résistance minimale du béton (souvent C20/25).
- Le mode de sollicitation : traction pure, combinée traction-cisaillement, et idéalement charges dynamiques ou sismiques si l’équipement génère des vibrations.
- La profondeur d’ancrage minimale (notée h_ef) pour la tige filetée choisie, qui détermine directement la résistance à l’arrachement du cône béton.
Préparation du forage au plafond : tamis, soufflage et inclinaison
Un forage au plafond accumule les débris au fond du trou par gravité. C’est la première cause d’échec du scellement chimique en position inversée. La résine injectée sur un lit de poussière ne polymérise pas contre le béton, mais contre une couche friable qui cède sous charge.
Le protocole de nettoyage est plus exigeant qu’en mur :
- Souffler le trou au minimum deux fois avec une poire ou un souffleur manuel, en alternant avec un écouvillon (goupillon métallique adapté au diamètre du forage).
- Répéter le cycle soufflage-écouvillon-soufflage au moins trois fois. La poussière résiduelle doit être quasi nulle au toucher.
- En support creux (hourdis, plancher précontraint à alvéoles), insérer un tamis d’injection avant la résine. Le tamis empêche la résine de couler dans le vide et reconstitue un volume d’ancrage exploitable.

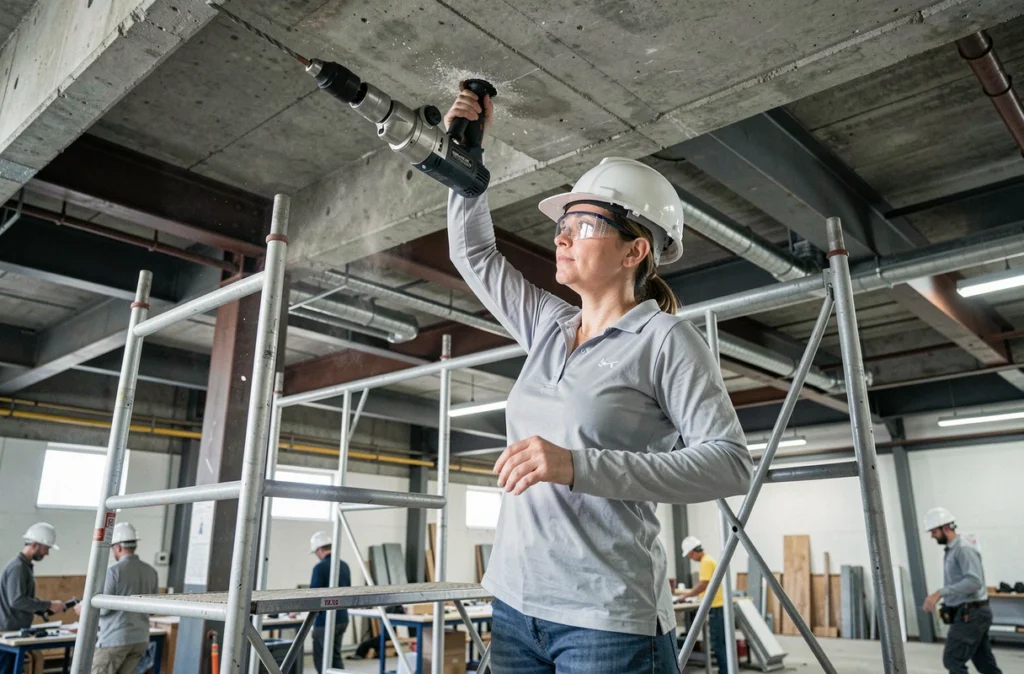

Le perçage lui-même doit être parfaitement perpendiculaire à la surface du plafond. Un écart de quelques degrés modifie l’angle de traction sur la tige et réduit la profondeur d’ancrage effective. Utiliser un guide de perçage ou un niveau laser fixé au corps du perforateur limite ce risque.

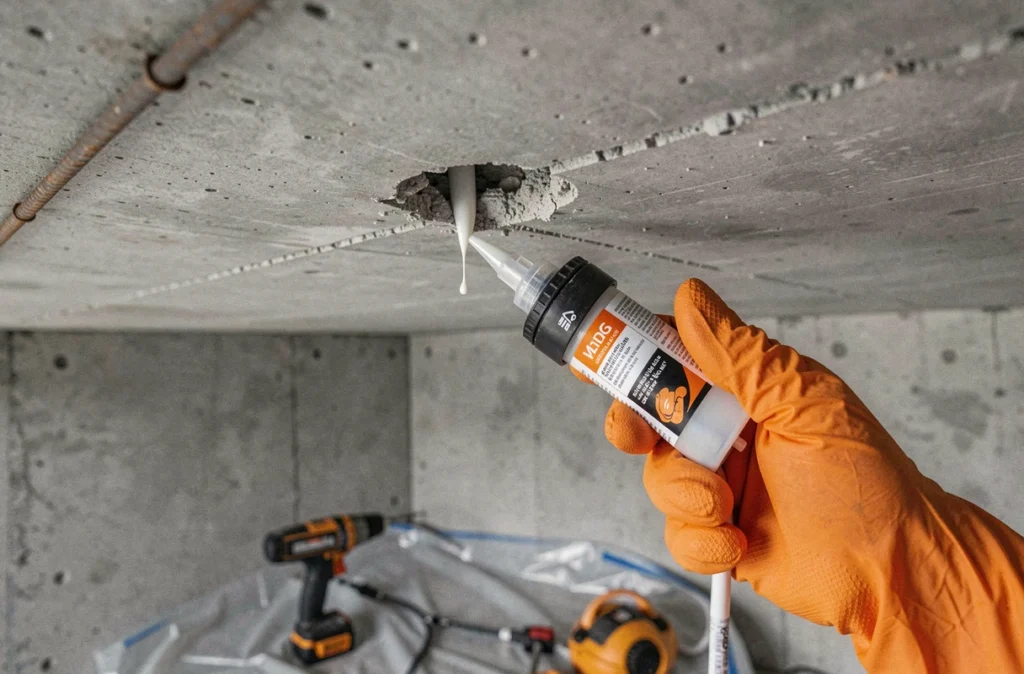

Injection en position inversée : gérer la gravité
L’injection au plafond impose de remplir le trou du fond vers l’embouchure pour éviter les poches d’air. La canule de la cartouche doit toucher le fond du forage au départ, puis reculer progressivement à mesure que la résine monte. Retirer la canule trop vite crée un vide central qui divise la surface de collage.
Avec une résine thixotrope (pâteuse), le scellement reste en place malgré la gravité. Les résines trop fluides coulent avant polymérisation, un défaut invisible une fois la tige insérée. Nous recommandons de vérifier la consistance thixotrope sur la fiche technique avant tout achat pour un usage plafond.
Choix de la résine pour un scellement chimique au plafond
Le polyester standard est le moins cher, mais aussi le plus sensible à l’humidité résiduelle du forage et le moins performant en fatigue. Pour un ancrage plafond soumis à des charges permanentes ou dynamiques, le vinylester sans styrène offre le meilleur compromis : polymérisation rapide, bonne résistance en milieu humide, faibles émissions.
L’époxy pur convient aux charges très lourdes et aux environnements chimiquement agressifs, mais son temps de polymérisation plus long complique la mise en œuvre au plafond (la tige doit être maintenue en position pendant toute la prise). Dans la majorité des cas, le vinylester couvre le besoin.
La tendance récente à la reformulation des résines pour réduire les émissions (notamment de formaldéhyde et de styrène) modifie parfois les temps de prise et les températures d’application. Consultez systématiquement la fiche technique de la version en cours de commercialisation, pas celle archivée en ligne.
Un dernier point souvent négligé : la température du support au moment de l’injection conditionne la polymérisation. En plafond de parking souterrain ou de local non chauffé, la résine peut mettre deux à trois fois plus longtemps à durcir qu’à température ambiante. Ne chargez jamais l’ancrage avant la fin du temps de prise indiqué pour la température réelle du support.
